Мікропроцесорний прилад захисту і контролю призначений для комплексного захисту трифазних асинхронних електродвигунів.

Прилад забезпечує:

  • ручний режим управління електродвигуном за допомогою кнопок "пуск / стоп";
  • контроль величини струму електродвигуна за допомогою вбудованих трансформаторів струму (до 120 А);
  • можливість підключення зовнішніх трансформаторів струму для великих потужностей (понад 120 А);
  • цифрову світлодіодну індикацію споживаного струму;
  • світлодіодну індикацію передаварійних і аварійних станів;
  • можливість підключення зовнішніх пристроїв сигналізації аварій (дзвінок, сигнальна лампа).

Автоматичне захисне відключення насосного агрегату відбувається при:

  • неприпустимих перевантаженнях в момент пуску і в робочому режимі;
  • обриві однієї або двох фаз живлячої напруги;
  • короткому замиканні в електродвигуні;
  • холостому ході електродвигуна;
  • значному перекосі фаз живлячої напруги (понад 30%);
  • перегріві статора електродвигуна (за сигналом датчика температури).

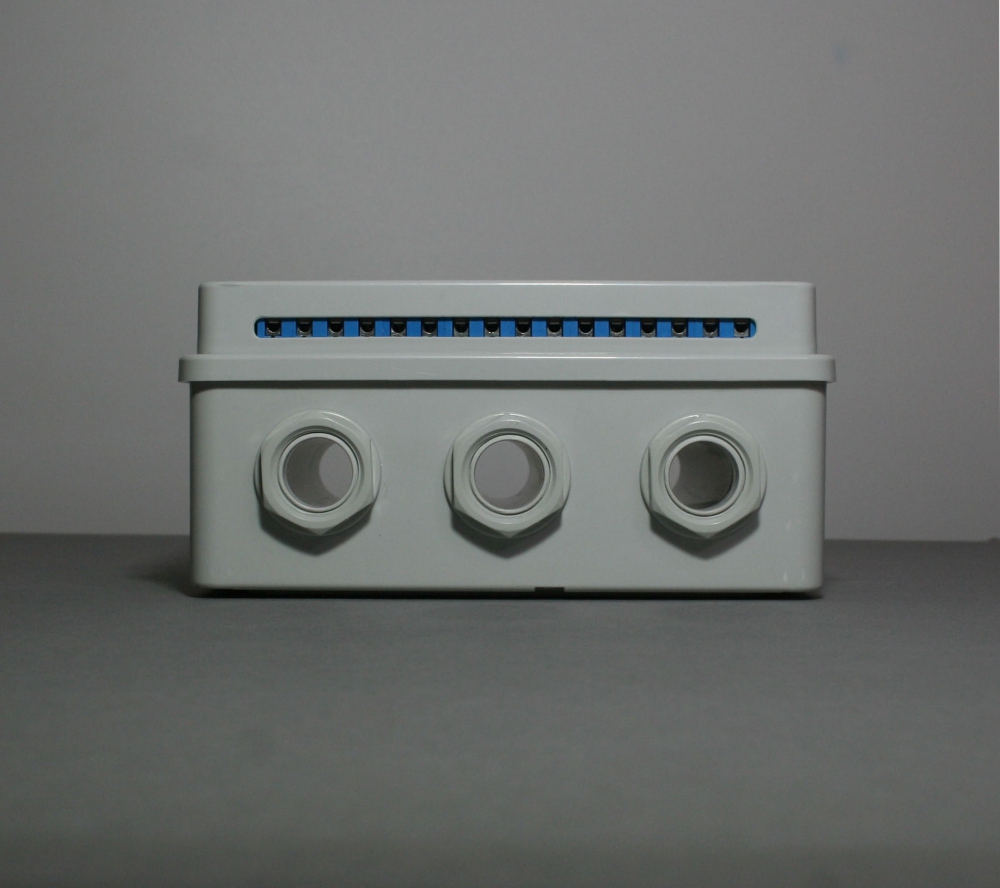

Підключення трифазного силового кола проводиться без застосування силових клемних колодок або зажимів (силові дроти проходять через три отвори в корпусі виробу), а інформація про параметри силового кола знімається за допомогою трьох вбудованих оригінальних трансформаторів.

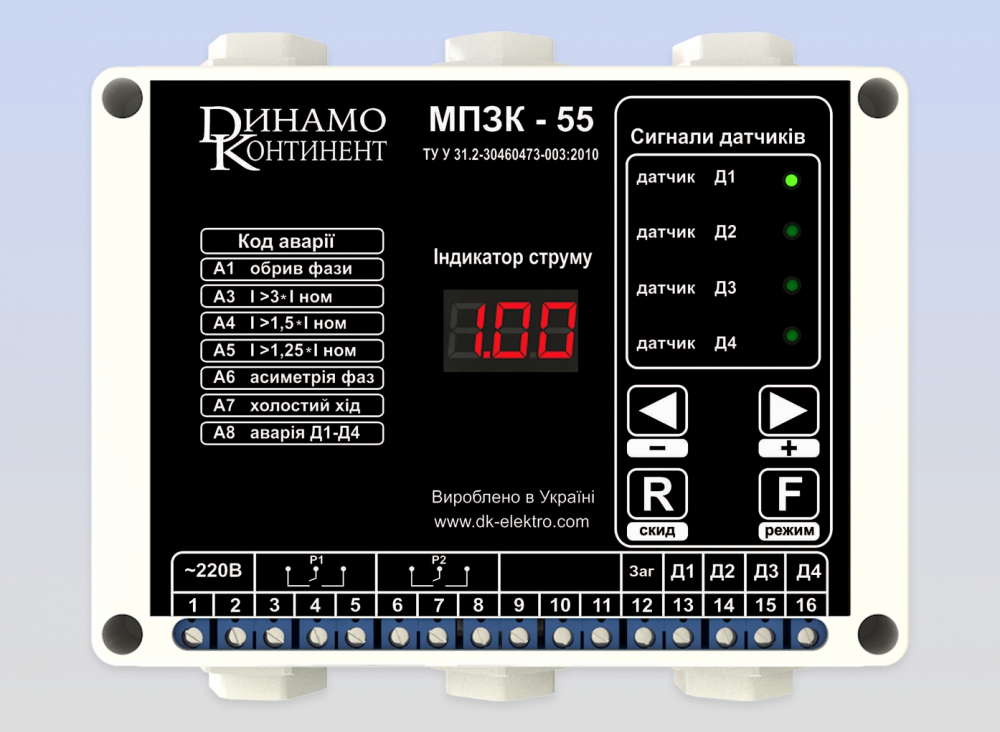

Для оперативного аналізу причини виникнення аварії в «МПЗК-55» використовуються коди аварій. При виникненні аварії відбувається відключення управління електродвигуном і на цифровому світлодіодному індикаторі в літеро-цифровому вигляді відображається код аварії. Конструктивно «МПЗК-55» являє собою пропіленовий жароміцний корпус, всередині якого розташовані елементи контролю, комутації та індикації. Прилад виготовлений відповідно до ТУ У 31.2-30460473-003: 2010. Виробництво приладу сертифіковане за системою управління контролю якості ДСТУ ISO 9001: 2015.

Гарантійний термін експлуатації 18 місяців.

Характеристики

Технічні характеристики приладу

МПЗК-55

МПЗК-155

МПЗК-50

МПЗК-150

МПЗК-60 РКС

МПЗК-160 РКС

Напруга живлення приладу, В

~220 (±10%)

~220 (±10%)

~220 (±10%)

~220 (±10%)

~220 (±10%)

~220 (±10%)

Частота живлення, Гц

50

50

50

50

50

50

Споживана потужність, Вт

15

15

15

15

15

15

Контроль та захист номінального струму ЕДВ по трьом фазам

+

+

+

+

+

+

Діапазони контрольованого струму електродвигуна, А

1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А

1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А

1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А

1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А

1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А

1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А

Можливість підлючення через зовнішні трансформатори струму для великих потужностей (понад 160 А)

+

+

+

+

+

+

Цифрова індикація споживаного струму ЕДВ, А

+

+

+

+

+

+

Цифрова індикація кутової швидкості привідного механізму, об/хв

-

-

-

-

+

+

Цифрова індикація лінійної швидкості привідного механізму, м/с

-

-

-

-

+

+

Контроль та захист по номінальній кутовій швидкості привідного механізму

-

-

-

-

+

+

Контроль та захист по номінальній лінійній швидкості привідного мезанізму

-

-

-

-

+

+

Автоматична робота за датчиками рівня

-

-

+

+

+

+

Автоматична робота за датчиками тиску

-

-

+

+

-

-

Час спрацювання захиcту при обриві фази, с

1

1

1

1

1

1

Час спрацювання захисту при перенавантаженні понад 1,25 Iн струму уставки захисту, с

45

45

45

45

45

45

Час спрацювання захисту при перенавантаженні 1,5 Iн струму уставки захисту, с

15

15

15

15

15

15

Час спрацювання захисту при перенавантаженні  3 Iн струму уставки захисту, с

4

4

4

4

4

4

Величина спрацювання захисту при холостому ході електродвигуна, %

≤ 30% Iном

≤ 30% Iном

≤ 30% Iном

≤ 30% Iном

≤ 30% Iном

≤ 30% Iном

Величина спрацювання захисту при холостому ході електродвигуна, с

180

180

180

180

180

180

Час спрацювання захисту за сигналом датчику сухого ходу (насосу), с

-

-

4

4

-

-

Цифрові входи, шт.

4

4

4

4

4

4

Релейні виходи, шт.

2

2

2

2

2

2

Навантаження на контакти релейного виходу при напрузі 220В змінного струму (не більше), А

2

2

2

2

2

2

Протокол обміну даними по RS-485

-

Modbus RTU

-

Modbus RTU

-

Modbus RTU

Температура навколишнього середовища, ºС

від -40 до +50

від -40 до +50

від -40 до +50

від -40 до +50

від -40 до +50

від -40 до +50

Режим роботи

тривалий

тривалий

тривалий

тривалий

тривалий

тривалий

Ступінь захисту корпусу

IP20

IP20

IP20

IP20

IP20

IP20

Робоче положення

довільне

довільне

довільне

довільне

довільне

довільне

Габаритні розміри, мм

160х140х75

160х140х75

160х140х75

160х140х75

160х140х75

160х140х75

Вага, кг (не більше)

1

1

1

1

1

1
