МПЗК-50 для трифазного насосного агрегату

Мікропроцесорний прилад захисту і контролю призначений для комплексного захисту трифазних електродвигунів насосних агрегатів, а також автоматичного управління.

Прилад забезпечує:

режим роботи водопідйом або дренаж;
автоматичний режим управління насосним агрегатом за допомогою датчиків рівня або тиску;
ручний режим управління насосним агрегатом за допомогою кнопок "пуск/стоп";
контроль величини струму електродвигуна насосного агрегату за допомогою вбудованих трансформаторів струму (до 120 А);
можливість підключення зовнішніх трансформаторів струму для великих потужностей (понад 120 А);
цифрову світлодіодну індикацію споживаного струму;
світлодіодну індикацію режиму роботи, а також передаварійних і аварійних станів;
можливість підключення зовнішніх пристроїв сигналізації аварій (дзвінок, сигнальна лампа).

Автоматичне захисне відключення насосного агрегату відбувається при:

неприпустимих перевантаженнях в момент пуску та в робочому режимі насосного агрегату;
обриві однієї або двох фаз напруги живлення;
короткому замиканні в електродвигуні;
холостому ході електродвигуна насосного агрегату;
значному перекосі фаз напруги живлення (понад 30%);
неприпустимому низькому рівні рідини в резервуарі (за сигналом датчика сухого ходу);
перегріві статора електродвигуна (за сигналом датчика температури).

Підключення трифазного силового кола проводиться без застосування силових клемних колодок або зажимів (силові дроти протягуються через три отвори в корпусі виробу), а інформація про параметри силового кола знімається за допомогою трьох вбудованих оригінальних трансформаторів.

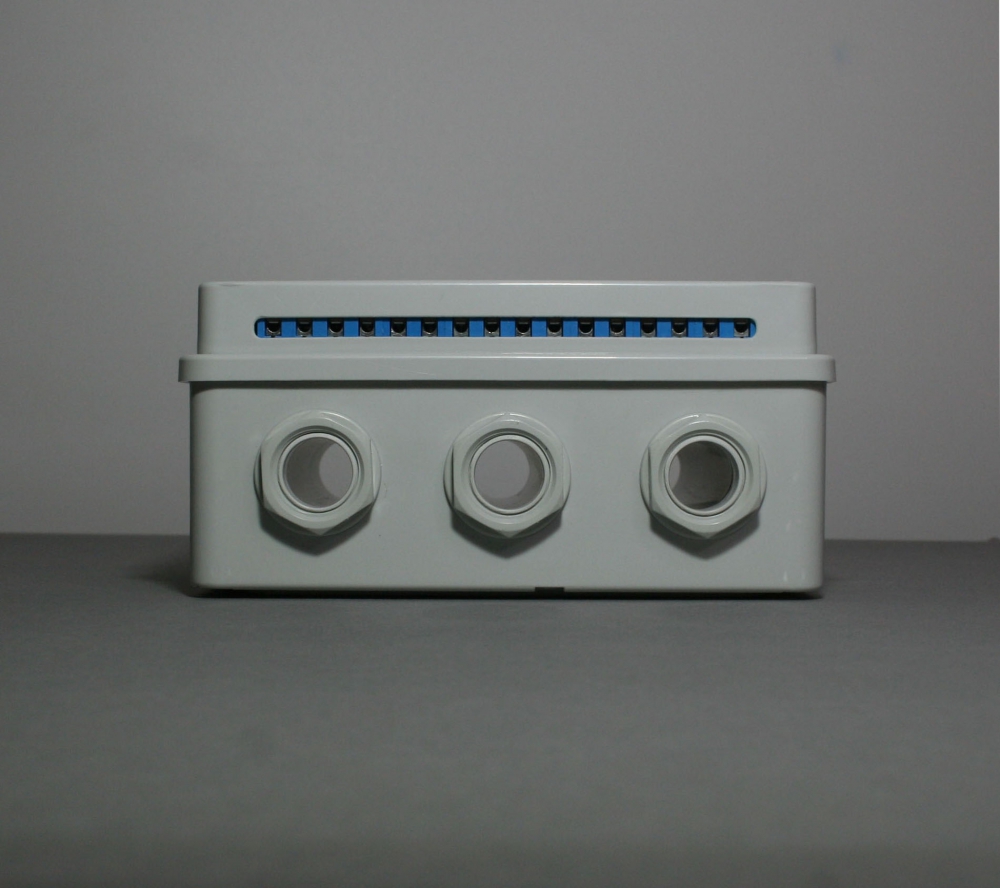

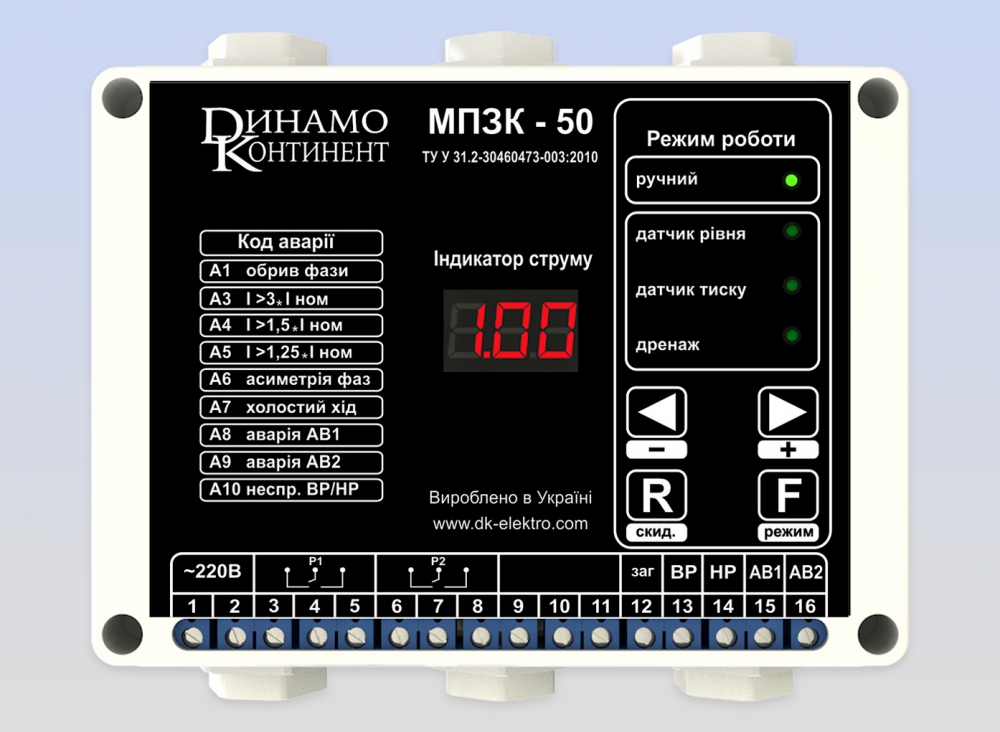

Для оперативного аналізу причини виникнення аварії в "МПЗК-50" використовуються коди аварій. При виникненні аварії відбувається відключення управління електродвигуном і на цифровому світлодіодному індикаторі відображається в літеро-цифровому вигляді код аварії. Конструктивно "МПЗК-50" представляє собою пропіленовий жароміцний корпус, всередині якого розташовані елементи контролю, комутації та індикації. Прилад виготовлений відповідно до ТУ У 31.2-30460473-003: 2010. Виробництво приладу сертифіковане за системою управління якістю ISO 9001:2018 та системою екологічного управління ISO 14001:2015.

Гарантійний термін експлуатації 18 місяців.

* Більш детально з характеристиками, відео-налаштуванням приладу, додатковим обладнанням можна ознайомитися нижче у вкладках.

Характеристики

Технічні характеристики приладу	МПЗК-55	МПЗК-155	МПЗК-50	МПЗК-150	МПЗК-60 РКС	МПЗК-160 РКС
Напруга живлення приладу, В	~220 (±10%)	~220 (±10%)	~220 (±10%)	~220 (±10%)	~220 (±10%)	~220 (±10%)
Частота живлення, Гц	50	50	50	50	50	50
Споживана потужність, Вт	15	15	15	15	15	15
Контроль та захист номінального струму ЕДВ по трьом фазам	+	+	+	+	+	+
Діапазони контрольованого струму електродвигуна, А	1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А	1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А	1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А	1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А	1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А	1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А
Можливість підключення через зовнішні трансформатори струму для великих потужностей (понад 160 А)	+	+	+	+	+	+
Цифрова індикація споживаного струму ЕДВ, А	+	+	+	+	+	+
Цифрова індикація кутової швидкості привідного механізму, об/хв	-	-	-	-	+	+
Цифрова індикація лінійної швидкості привідного механізму, м/с	-	-	-	-	+	+
Контроль та захист по номінальній кутовій швидкості привідного механізму	-	-	-	-	+	+
Контроль та захист по номінальній лінійній швидкості привідного мезанізму	-	-	-	-	+	+
Автоматична робота за датчиками рівня	-	-	+	+	+	+
Автоматична робота за датчиками тиску	-	-	+	+	-	-
Час спрацювання захиту при обриві фази, с	1	1	1	1	1	1
Час спрацювання захисту при перенавантаженні понад 1,25 Iн струму уставки захисту, с	45	45	45	45	45	45
Час спрацювання захисту при перенавантаженні 1,5 Iн струму уставки захисту, с	15	15	15	15	15	15
Час спрацювання захисту при перенавантаженні 3 Iн струму уставки захисту, с	4	4	4	4	4	4
Величина спрацювання захисту при холостому ході електродвигуна, %	≤ 30% Iном	≤ 30% Iном	≤ 30% Iном	≤ 30% Iном	≤ 30% Iном	≤ 30% Iном
Величина спрацювання захисту при холостому ході електродвигуна, с	180	180	180	180	180	180
Час спрацювання захисту за сигналом датчика сухого ходу (насосу), с	-	-	4	4	-	-
Цифрові входи, шт.	4	4	4	4	4	4
Релейні виходи, шт.	2	2	2	2	2	2
Навантаження на контакти релейного виходу при напрузі 220В змінного струму (не більше), А	2	2	2	2	2	2
Протокол обміну даними по RS-485	-	Modbus RTU	-	Modbus RTU	-	Modbus RTU
Температура навколишнього середовища, ºС	від -40 до +50	від -40 до +50	від -40 до +50	від -40 до +50	від -40 до +50	від -40 до +50
Режим роботи	тривалий	тривалий	тривалий	тривалий	тривалий	тривалий
Ступінь захисту корпусу	IP20	IP20	IP20	IP20	IP20	IP20
Робоче положення	довільне	довільне	довільне	довільне	довільне	довільне
Габаритні розміри, мм	160х140х75	160х140х75	160х140х75	160х140х75	160х140х75	160х140х75
Вага, кг (не більше)	1	1	1	1	1	1
