ЯЩИК УПРАВЛІННЯ ЕЛЕКТРОДВИГУНОМ

"Я5000Е"



Ящик управління «Я5000Е», що серійно виробляється ТОВ ВТЦ «Динамо-Континент», призначений для керування та захисту електроприводу промислового обладнання. В ящику управління встановлено прилад «МПЗК–155», використання якого в якості захисту та контролю електропривода дозволяє оперативно виявляти аварійні режими роботи і своєчасно та автоматично забезпечити його відключення від мережі 380В. Це дає можливість забезпечити надійну, тривалу та безаварійну експлуатацію електропривода промислового обладнання.

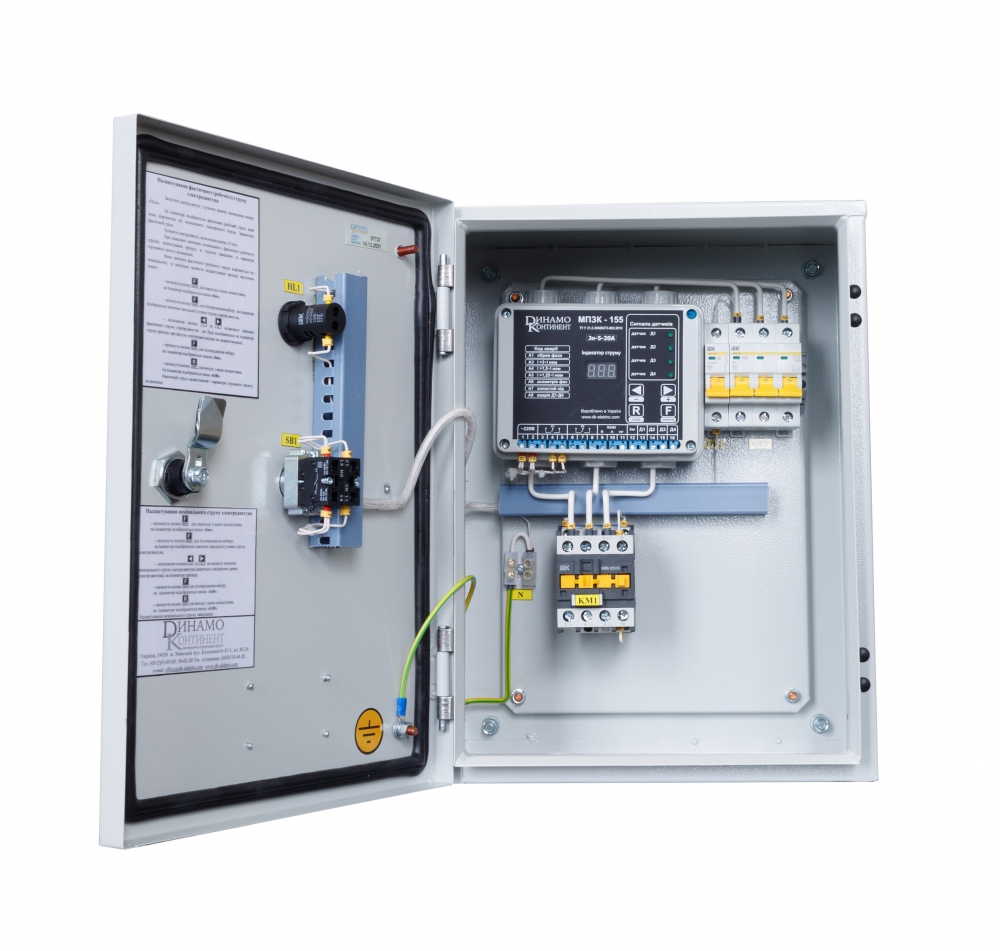

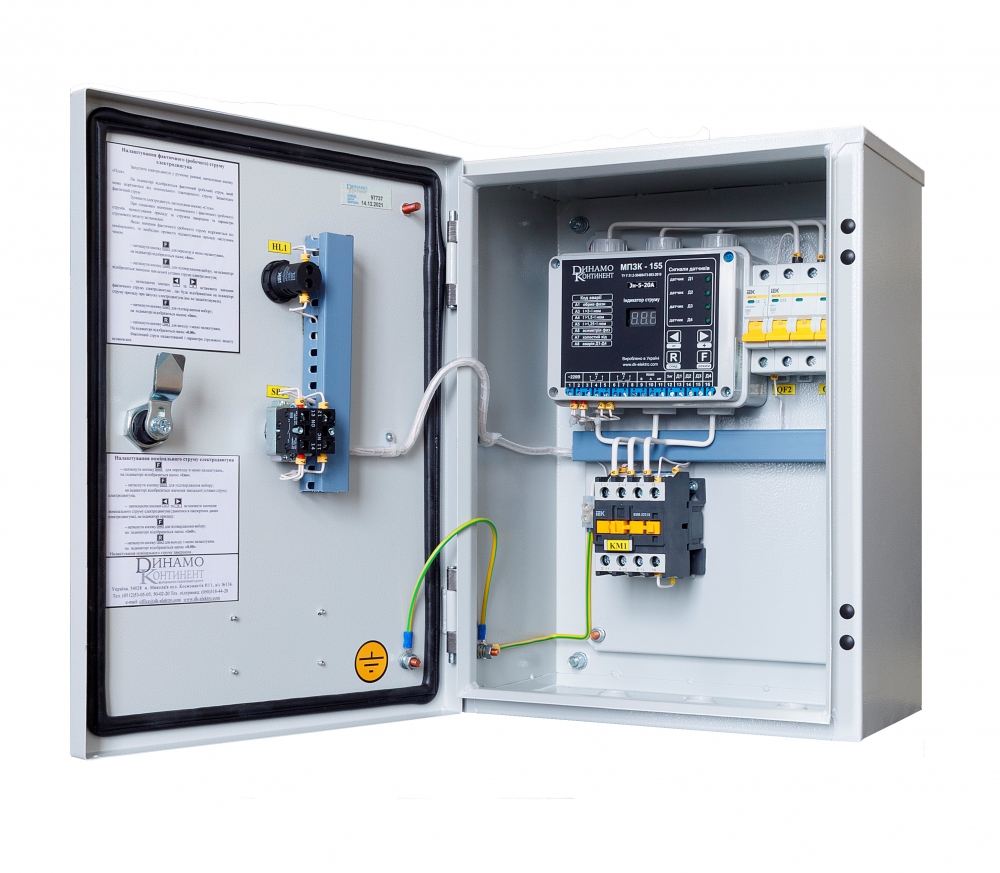

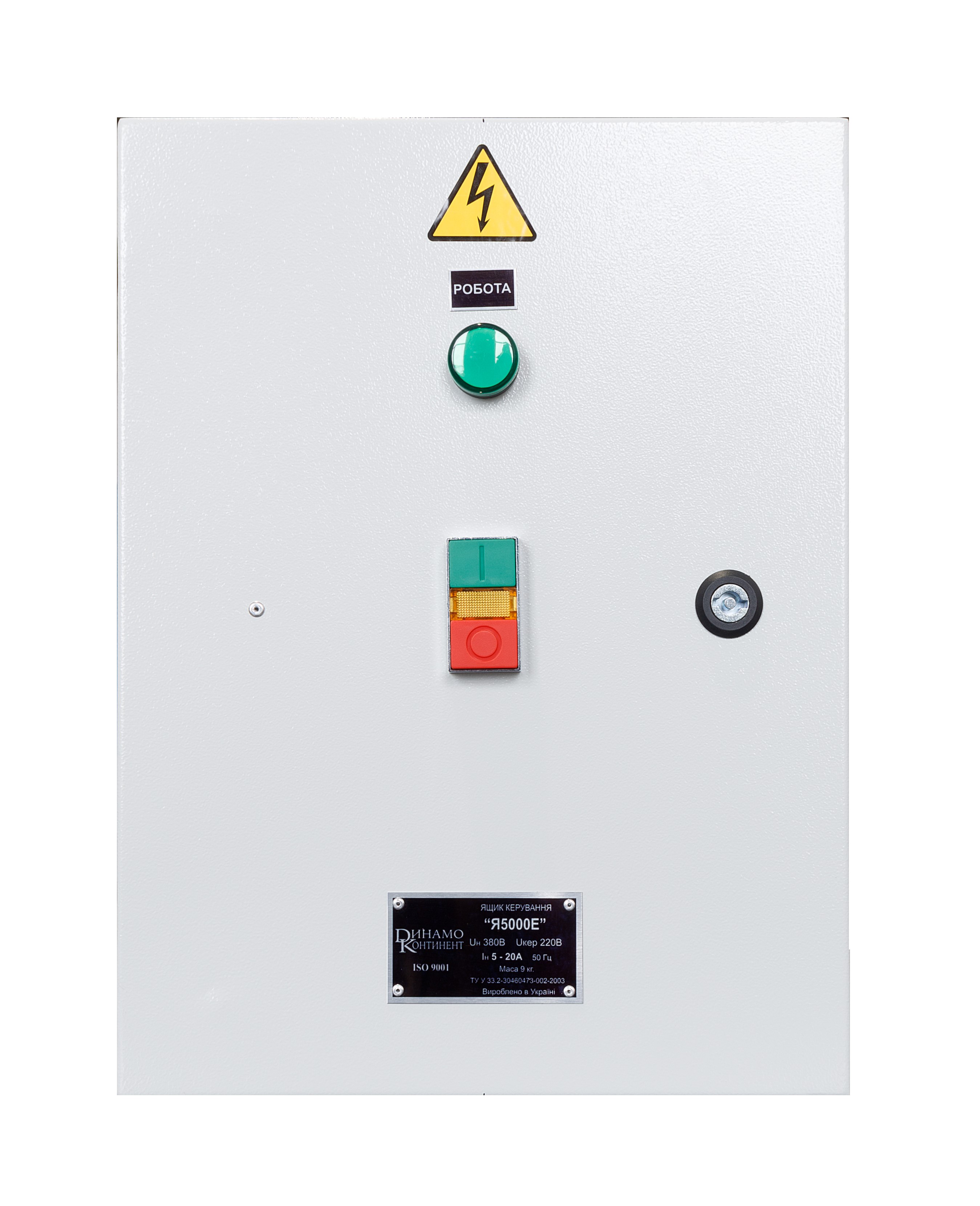

Ящик управління "Я5000Е" являє собою металеву безкаркасну конструкцію, в якій змонтовано мікропроцесорний прилад захисту та контролю «МПЗК – 155», автоматичний вимикач, контактор електромагнітний. На дверці ящику встановлено органи керування та світлосигнальна апаратура. Конструкція ящика керування забезпечує введення та виведення силових і керуючих ланцюгів через сальники у днищі, також на днищі шафи розташований болт заземлення. Дверці ящика зачиняються на замок.

Технічні характеристики:

  • номінальна лінійна напруга мережі 380В, 50 Гц;
  • напруга ланцюгів керування 220В, 50 Гц;
  • номінальний струм - до 200А (понад 200А - по індивідуальному замовленню);
  • трьохрозрядний цифровий світлодіодний індикатор;
  • кліматичне виконання згідно з вимогами  ГОСТ 15150-69-УЗ;
  • ступінь захисту ящика керування при закритих дверцях, згідно з вимогами ГОСТ 14254-80 - IР54;
  • робоче положення - вертикальне;
  • вимоги безпеки відповідають ГОСТ 12.2.007.0-75, ГОСТ 22789-94 і ПБЕЕС;
  • вимоги пожежної безпеки відповідають ГОСТ 12.1.004-91.4;
  • світлодіодна індикація аварійних режимів;
  • "Сухий" контакт для виходу сигналу "Аварія".

Ящик управління «Я5000Е» забезпечує:

1. індикацію наявності напруги живлення в мережі та індикацію роботи електроприводу промислового обладнання.

2. ввімкнення та вимикання електроприводу промислового обладнання від кнопок "пуск/стоп";

3. контроль та індикацію робочого струму електродвигуна за допомогою світлодіодного цифрового індикатора;

4. автоматичне захисне відключення електродвигуна в разі аварійних режимів, а саме:

  • перевантаження електродвигуна під час пуску;
  • перевантаження електродвигуна в робочому режимі;
  • обриву однієї або двох живлячих фаз;
  • асиметрії робочого струму;
  • холостого ходу електродвигуна;
  • короткого замикання в електричному колі електродвигуна;

5. аналіз причин виникнення аварій за допомогою трьохрозрядного світлодіодного індикатора.

В ящику управління «Я5000Е» передбачено дистанційний контроль стану електроприводу промислового обладнання через вбудований інтерфейс RS-485:

  1. стан, в якому знаходиться електропривод - "робота/зупинка";
  2. режимів аварій (А1-А10);
  3. робочого струму електроприводу.

Номенклатура ящиків управління "Я5000Е":

Діапазон робочого струму, А (U=380В. 3ф.)

Габаритні розміри (ШхВхГ), мм

Маса, кг

(1-10)

315х450х220

9

(5-20)

315х450х220

9

(20-40)

315х450х220

11

(40-60)

315х450х220

11

(60-120)

415х650х320

28

(120-160)

615х770х320

32

(160-200)

615х770х320

32

Гарантійний термін експлуатації – не більше 18 місяців.
