СТАНЦІЯ АВТОМАТИЧНОГО КЕРУВАННЯ НАСОСНИМ АГРЕГАТОМ

«КАСКАД-К»



Станція автоматичного керування «Каскад-К», що серійно виробляється ТОВ ВТЦ «Динамо-Континент», призначена для автоматичного керування та захисту трифазного насосного агрегату. Станція використовується на промислових, комунально-побутових та сільськогосподарських об’єктах.

Автоматичне керування та захист насосного агрегату здійснюється завдяки мікропроцесорному приладу захисту та контролю «МПЗК–50», використання якого дозволяє забезпечити надійну, тривалу та безаварійну експлуатацію обладнання.

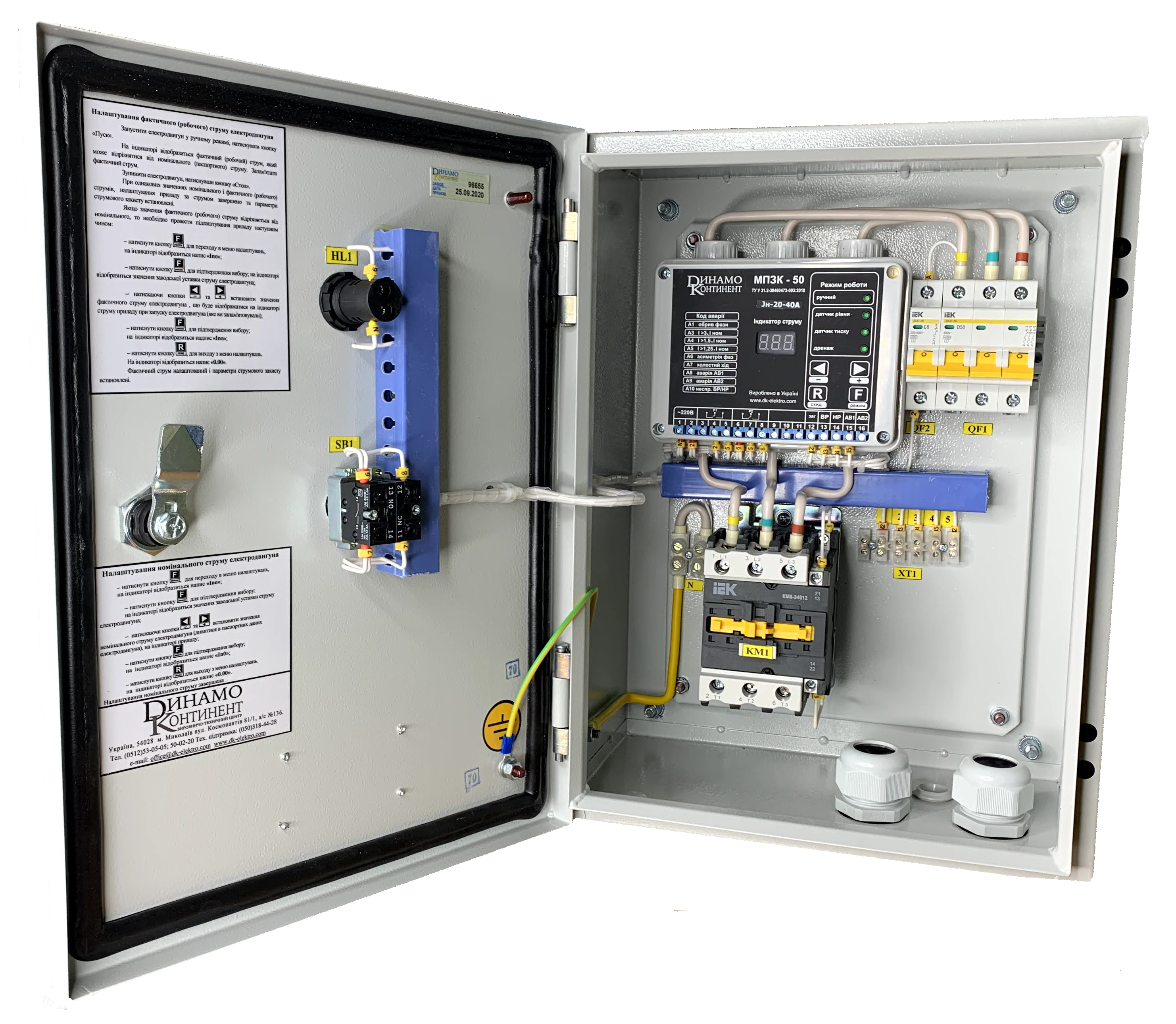

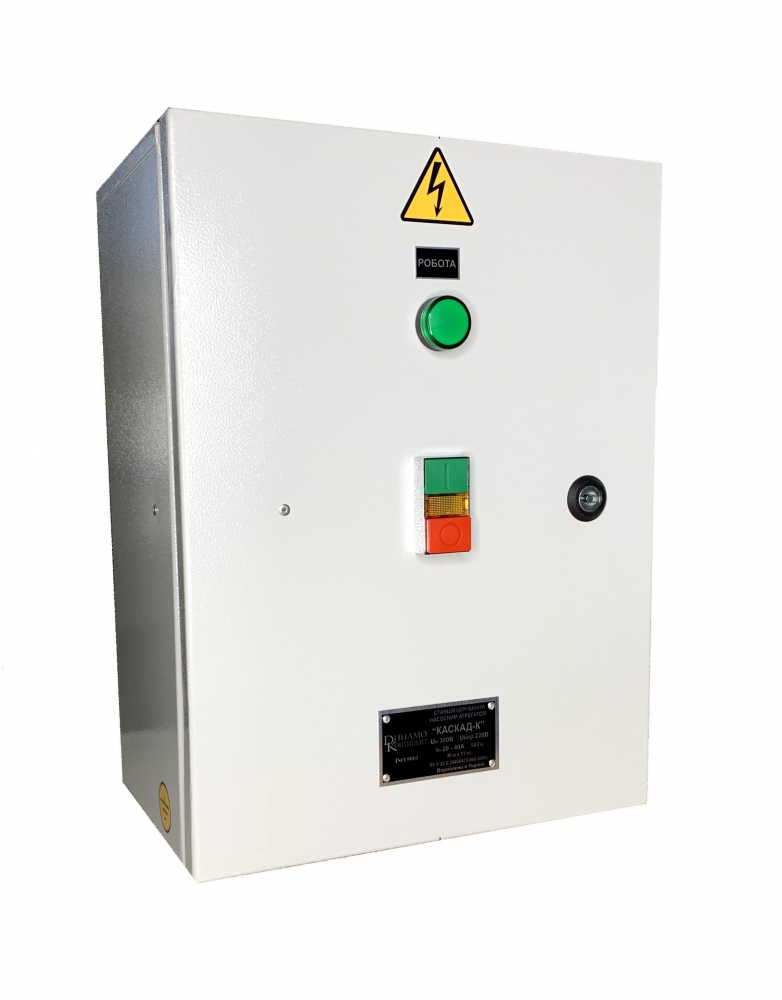

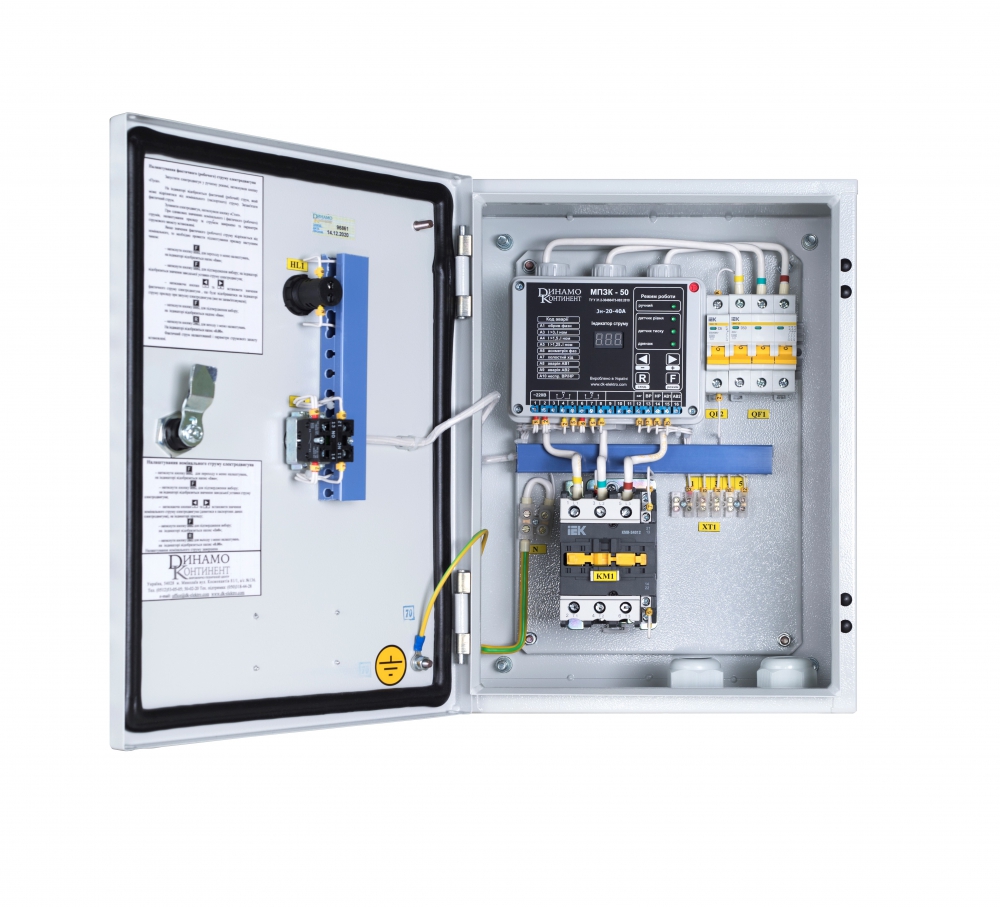

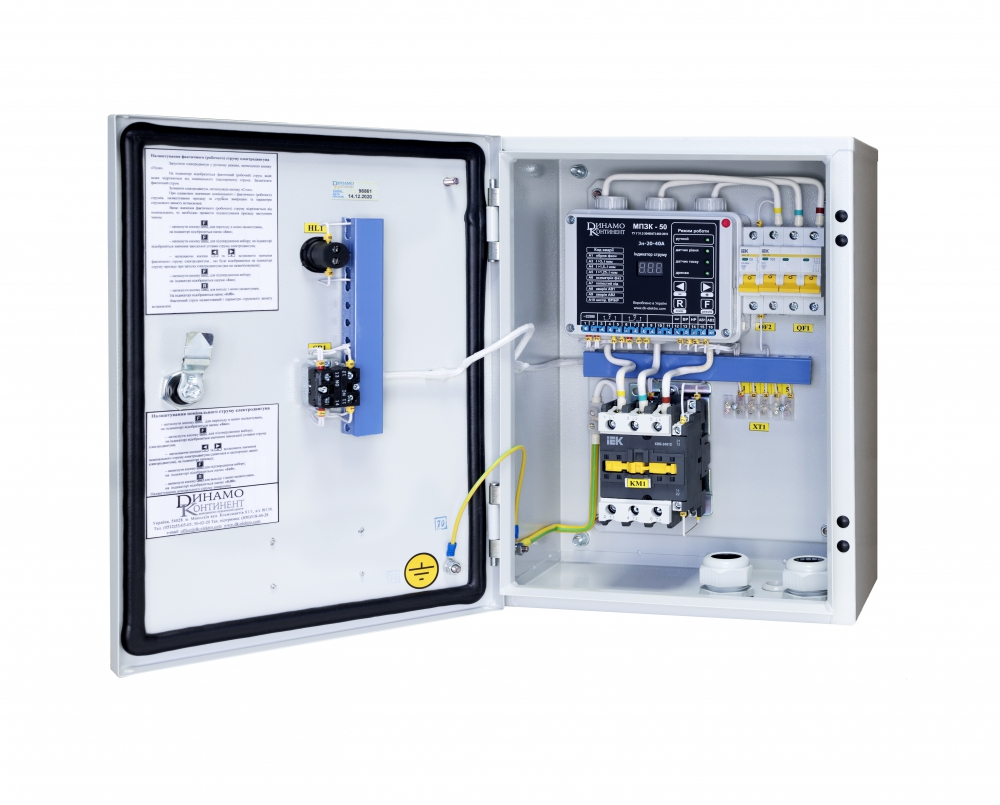

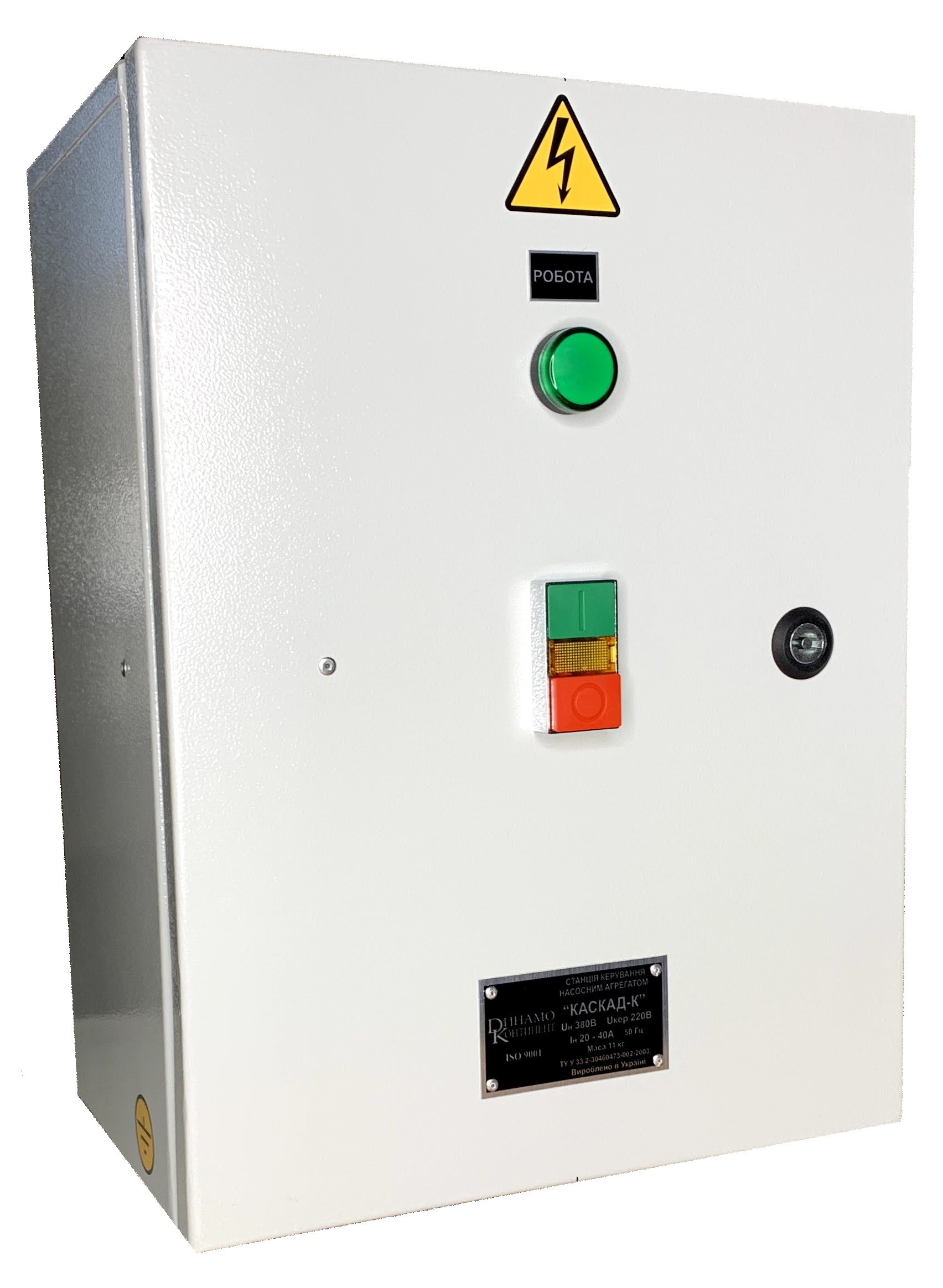

Станція автоматичного керування «Каскад-К» представляє собою металевий ящик навісного виконання з дверцятами, що зачиняються на замок. Всередині станції змонтовано мікропроцесорний прилад захисту та контролю типу «МПЗК–50», автоматичний вимикач та електромагнітний контактор. На дверцятах станції встановлені органи керування та світлосигнальна апаратура. Конструкція станції керування забезпечує введення та виведення силових і контрольних кабелів через сальники у днищі.

Технічні характеристики станції «Каскад-К»:

  • номінальна лінійна напруга мережі ~ 380В, 50 Гц 3 ф.;
  • номінальний струм - до 200А (понад 200А - по індивідуальному замовленню);
  • цифровий світлодіодний індикатор робочого струму електродвигуна;
  • кліматичне виконання згідно з вимогами ГОСТ 15150-69-УЗ;
  • ступінь захисту станції керування при зачинених дверцятах, згідно з вимогами ГОСТ 14254-80 - IР54;
  • робоче положення – вертикальне;
  • вимоги безпеки відповідають ГОСТ 12.2.007.0-75, ГОСТ 22789-94 і ПБЕЕС;
  • вимоги пожежної безпеки відповідають ГОСТ 12.1.004-91.4;
  • світлодіодна індикація аварійних режимів.

Станція автоматичного керування «Каскад-К» забезпечує:

1. режим роботи водопідйом або дренаж;

2. автоматичне включення/відключення насосного агрегату за сигналами від датчиків рівня (входять в комплект постачання станції) або від інших контактних датчиків;

3. ручне включення/відключення насосного агрегату за допомогою кнопок «пуск/стоп»;

4. контроль та індикацію робочого струму електродвигуна за допомогою світлодіодного цифрового індикатора;

5. автоматичне захисне відключення електродвигуна в разі аварійних режимів:

  • перевантаження електродвигуна під час пуску;
  • перевантаження електродвигуна в робочому режимі;
  • обриві однієї або двох живлячих фаз;
  • асиметрії робочого струму;
  • холостого ходу електродвигуна;
  • короткого замикання в електричному колі електродвигуна;
  • низького дебету (за датчиком «сухого» ходу);

6. світлодіодну індикацію аварійного стану насосного агрегату.

Станція автоматичного керування «Каскад-К» виробляється серійно згідно з ТУ У 33.2-30460473-002-2003 та має позитивний висновок санітарно-епідеміологічної експертизи МОЗ України. Виробництво станції керування насосним агрегатом сертифіковане по системі управління якістю ISO 9001:2015.

Гарантійний термін експлуатації – не більше 18 місяців.
