СТАНЦІЯ АВТОМАТИЧНОГО УПРАВЛІННЯ НАСОСНИМ АГРЕГАТОМ
Каскад-К В100
Станція автоматичного керування КАСКАД-К В100 призначена для автоматичного керування та всебічного захисту насосного агрегату, а також диспетчерського контролю його роботи.

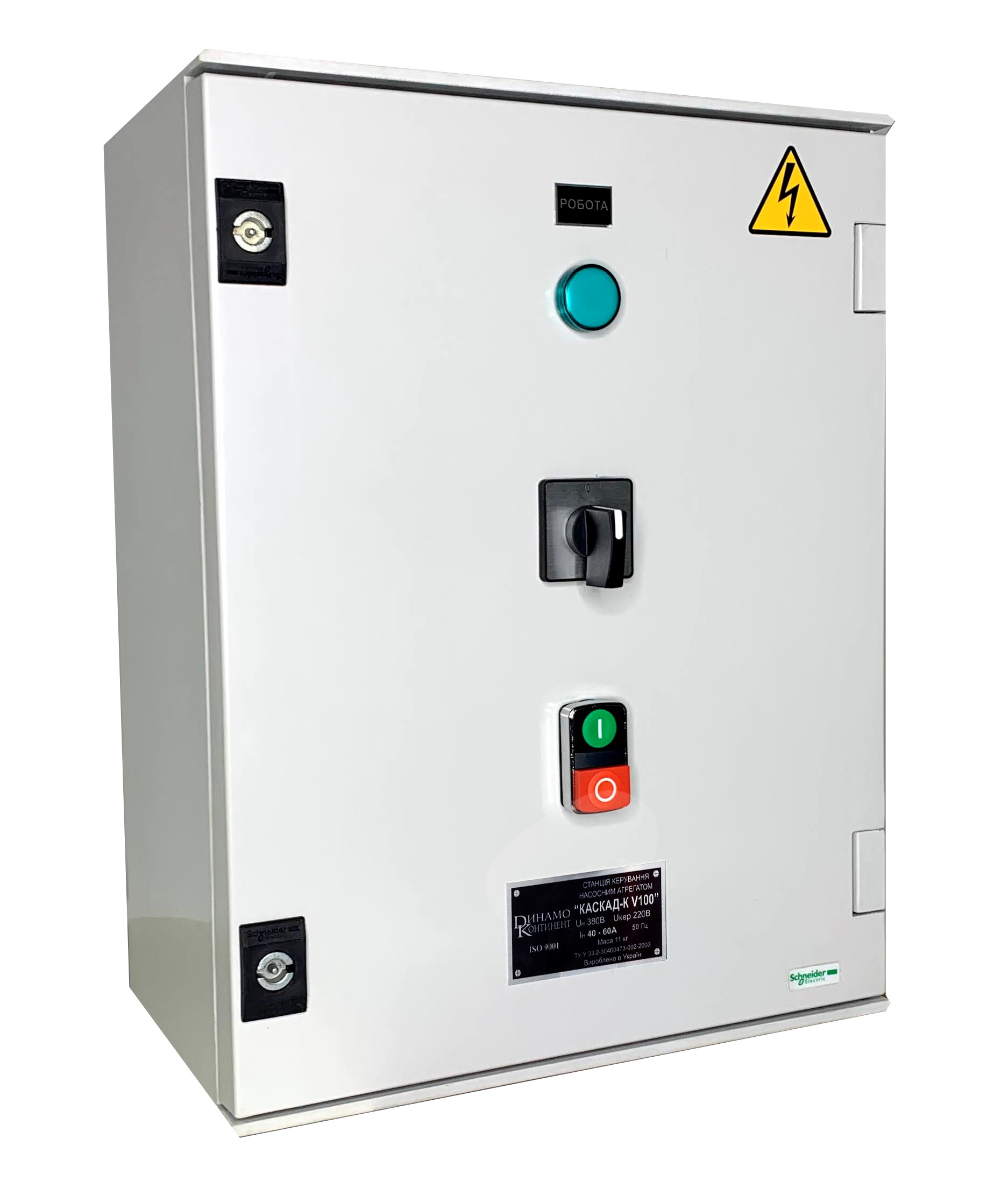

Станція КАСКАД-К В100 представляє собою ящик з поліефірного посиленого скловолокном матеріалу, стійкого до дії агресивних газів та рідин (Schneider Electric). Станція має навісне виконання з дверцятами, що зачиняються на два замки, та може встановлюватись на стіну, колону тощо. Корпус та дверцята станції виконані суцільнолитими. Підведення кабелів до станції виконується через герметичні сальникові ущільнення. На дверцятах станції встановлені елементи керування та індикації. Всередині станції змонтовані апарати комутації, керування та захисту. Захист електродвигуна насосного агрегату та функції автоматичного керування його роботою по рівню рідини здійснює мікропроцесорний прилад захисту та контролю «МПЗК-150» (ISO 9001:2018, ISO 14001:2015), що також встановлений всередині станції.
Станція автоматичного керування КАСКАД-К В100 забезпечує наступні функції:
1. режим роботи водопідйом або дренаж;
2. автоматичне включення / відключення насосного агрегату за сигналами від датчиків рівня і датчику «сухого» ходу;
3. ручне (резервне) включення / відключення насосного агрегату кнопками «пуск/стоп»;
4. цифрову світлодіодну індикацію робочого струму електродвигуна;
5. контроль та індикацію аварійного стану;
6. захист електродвигуна від:
- неприпустимих перенавантажень в момент пуску та в робочому режимі;
- обриві однієї або двох фаз;
- асиметрії робочого струму;
- "холостого" ходу електродвигуна;
- короткого замикання в електричному колі електродвигуна;
- сухого ходу насосного агрегату;
7. дистанційний контроль робочого струму електродвигуна по кожній фазі, а також робочих та аварійних режимів через інтерфейс передачі даних RS-485 по протоколу ModBus RTU.
Технічні характеристики станції КАСКАД-К В100
Номінальна напруга живлення ~ 380В 50 Гц 3ф.
Номінальна потужність, кВт
|
2,2 |
– |
8,0 кВт (5-20 А) |
|
11,0 |
– |
18,5 кВт (20-40 А) |
|
18,5 |
– |
27,0 кВт (40-60 А) |
|
30,0 |
– |
55,0 кВт (60-120 А) |
Цифрова світлодіодна індикація робочого струму електродвигуна.
«Сухий» контакт для виводу сигналу «Аварія».
Інтерфейс передачі даних – RS-485.
Протокол передачі даних – ModBus RTU.
Габаритні розміри ВхШхГ, мм
|
430х300х200 |
|
(2,2-8,0 кВт) |
|
430х300х200 |
|
(11,0-18,5 кВт) |
|
430х300х200 |
|
(18,5-27,0 кВт) |
|
650х440х250 |
|
(30,0-55,0 кВт) |
Робоче положення – вертикальне.
Ступінь захисту корпусу – IР66.
Нижнє підведення кабелів підключення.
Станція КАСКАД-К В100 виготовляється серійно згідно ТУ У 33.2-30460473-002-2003 та має позитивний висновок санітарно-епідеміологічної експертизи МОЗ України. Виробництво станції керування насосним агрегатом сертифіковане по системі управління якістю ISO 9001:2018 та системі екологічного управління ISO 14001:2015. Кліматичне виконання станції відповідає ДСТУ EN 60529:2014, вимоги з безпеки - ДСТУ EN 61439-1 і ПБЕЕС, а вимоги з пожежної безпеки - ДСТУ 2272-93.
Гарантійний термін експлуатації станції автоматичного керування КАСКАД-К В100 - 24 місяці.
