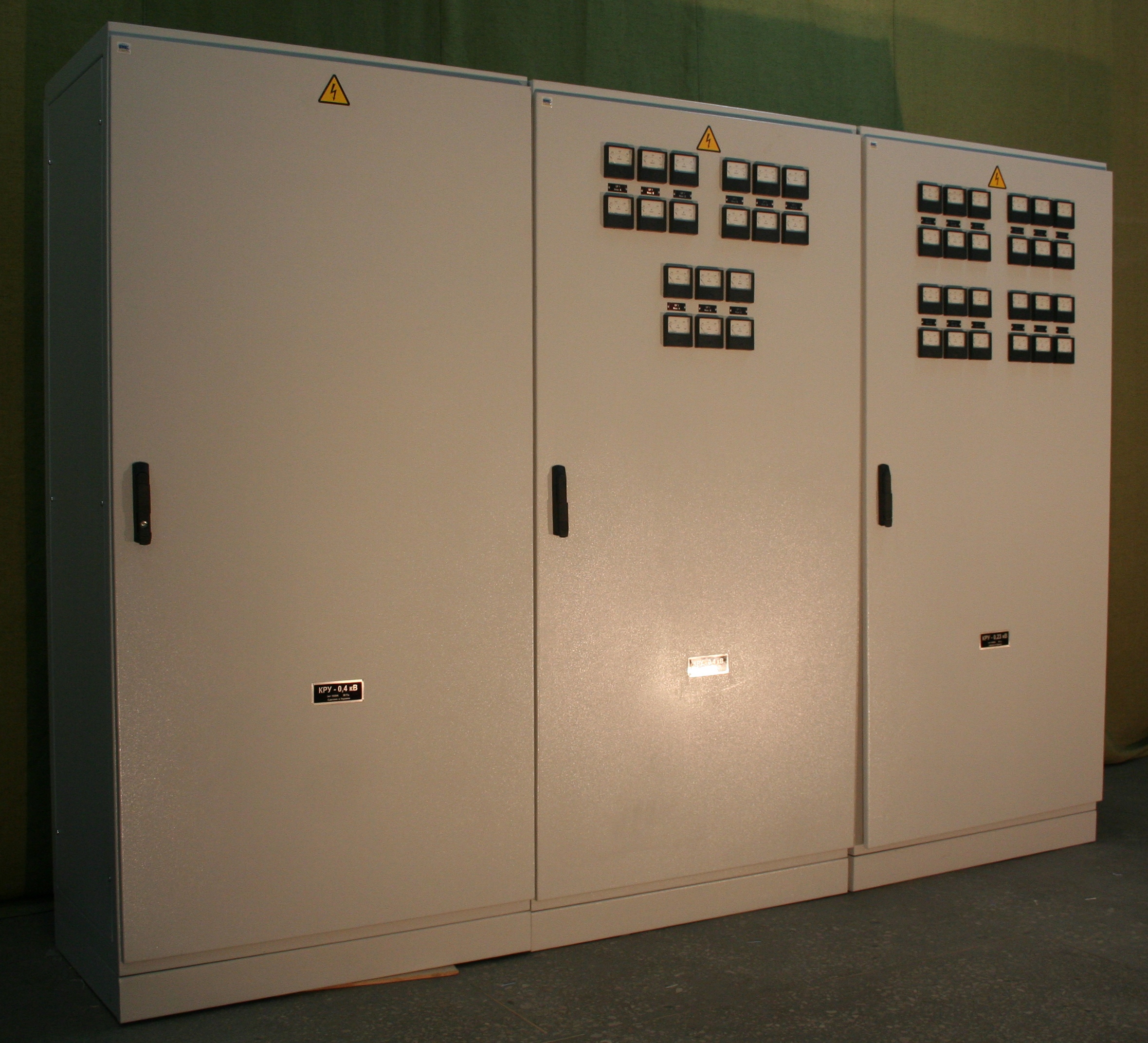

КРУ-0,4/0,23кВ предназначено для установки в контейнере передвижной дизель-генераторной установки ДГУ-800кВт.

КРУ-0,4/0,23кВ обеспечивает прием и распределение электроэнергии от генератора ДГУ к потребителям. Тип ввода-вывода – кабельный. Кабельные линии подключаются штатно: со стороны ввода – к генератору ДГУ, со стороны потребителей к кабельным барабанам установленным в контейнере ДГУ. Конструкция КРУ предусматривает параллельное подключение 4-х кабелей в один фидер нагрузки.

Коммутация линий и защита от сверхтоков короткого замыкания и перегрузки осуществляется с помощью автоматических выключателей. Контроль напряжения и токов нагрузки потребителей производится аналоговыми измерительными приборами.

Для обеспечения повышенных требований электробезопасности все токоведущие части внутри КРУ-0,4/0,23кВ изолированы. Доступ к токоведущим частям закрыт прозрачными изоляционными экранами.

Для изготовления КРУ-0,4/0,23кВ использованы комплектующие Schneider Electric.
