СТАНЦИЯ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

"Каскад-ПЧ" Оптима

Станция автоматического управления и защиты "Каскад-ПЧ" Оптима предназначена для автоматического управления насосным агрегатом с обеспечением частотной регулировки оборотов по сигналу от датчика давления 4-20 мА (автоматическая поддержка заданного давления в трубопроводе), а также комплексной защиты трехфазного электропривода насосного агрегата. Станция автоматического управления применяется в системах водоснабжения из артезианских скважин и повышения давления в водопроводной сети.

Технические характеристики станции управления "Каскад-ПЧ" Оптима:

  • номинальное напряжение сети - 380 В, 3 ф.;
  • диапазон мощности: от 4 до 37 кВт;
  • степень защиты по IEC 60529 - IР54;
  • станция изготовлена в соответствии с ТУ У 33.2-30460473-002-2003, ДСТУ EN 61439-1 и ПБЭЭП;
  • климатическое исполнение соответствует ДСТУ EN 60529:2014.

Габариты:

500x400x250  - 4 кВт, 5.5 кВт, 8 кВт
600x400x300  - 11 кВт, 15 кВт
700x500x300  - 18.5 кВт
1200х600х400  - 22 кВт, 37 кВт

Станция "Каскад-ПЧ" Оптима обеспечивает:

  • автоматическое управление насосным агрегатом с обеспечением режима частотной регулировки, а также комплексную защиту трехфазного электропривода насосного агрегата;
  • автоматическую поддержку заданного давления в гидравлической системе за счет регулировки частоты вращения электропривода насосного агрегата;
  • надежную и бесперебойную работу насосного агрегата как в режиме работы от преобразователя, так и в режиме резервного «Прямого пуска»;
  • возможность оперативной ручной смены заданного значения давления обслуживающим или дежурным персоналом в процессе эксплуатации при работе станции в режиме от преобразователя частоты;
  • возможность автоматического изменения заданного значения давления (до четырех значений) в зависимости от времени суток по заданному суточному графику;
  • пуск и остановку насосного агрегата по заданной характеристике разгона и торможения для исключения гидроударов и перегрузки электропривода при работе в режиме преобразователя частоты;
  • снижение удельного расхода активной электроэнергии;
  • защиту электропривода насосного агрегата от короткого замыкания, перегрузки по току, холостому ходу;
  • световую сигнализацию нарушения технологического режима работы оборудования;
  • отображение контролируемых параметров в цифровой форме;
  • возможность подключения к системе диспетчеризации (SCADA);
  • возможность работы насосного агрегата в режиме резервного "Прямого пуска" (дополнительная опция);
  • возможность автоматического включения/выключения станции автоматического управления в зависимости от времени суток по установленному посуточному графику (дополнительная опция).

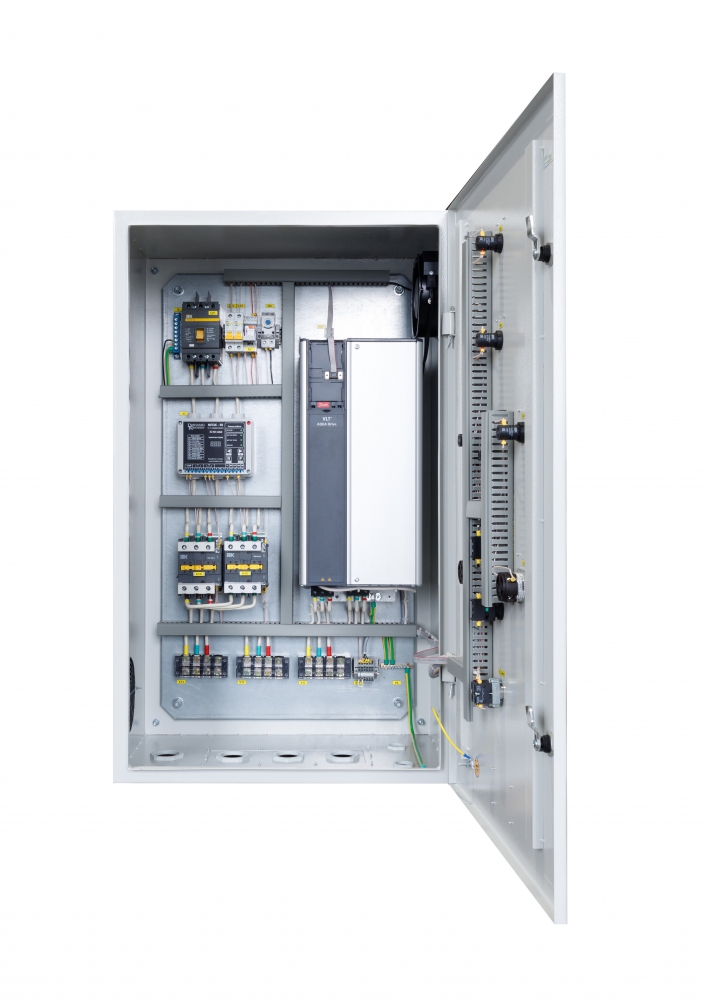

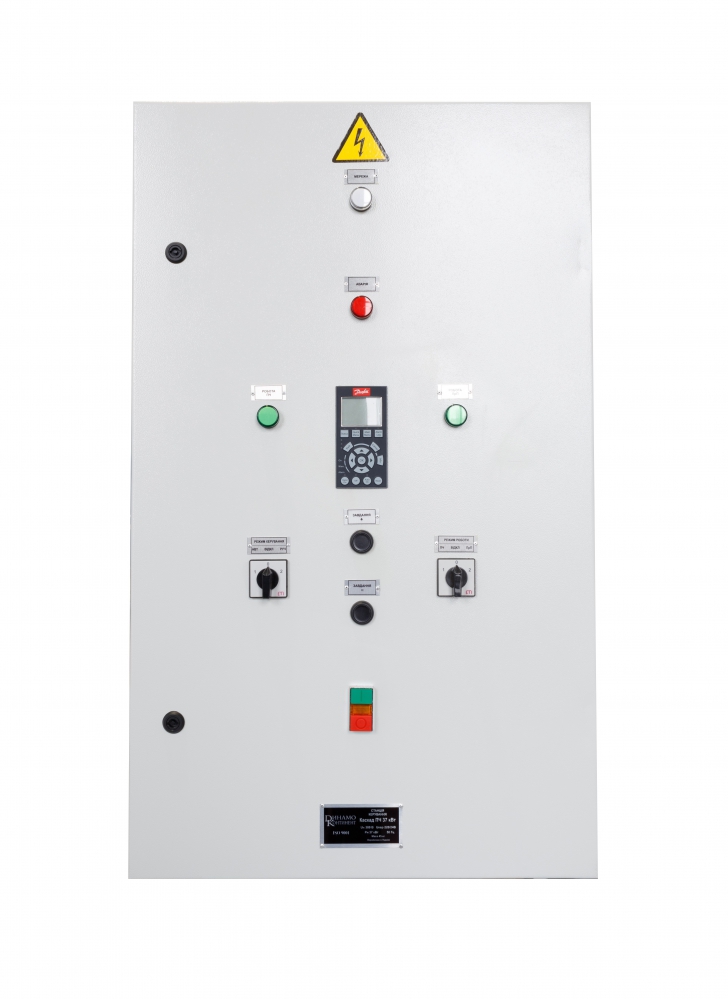

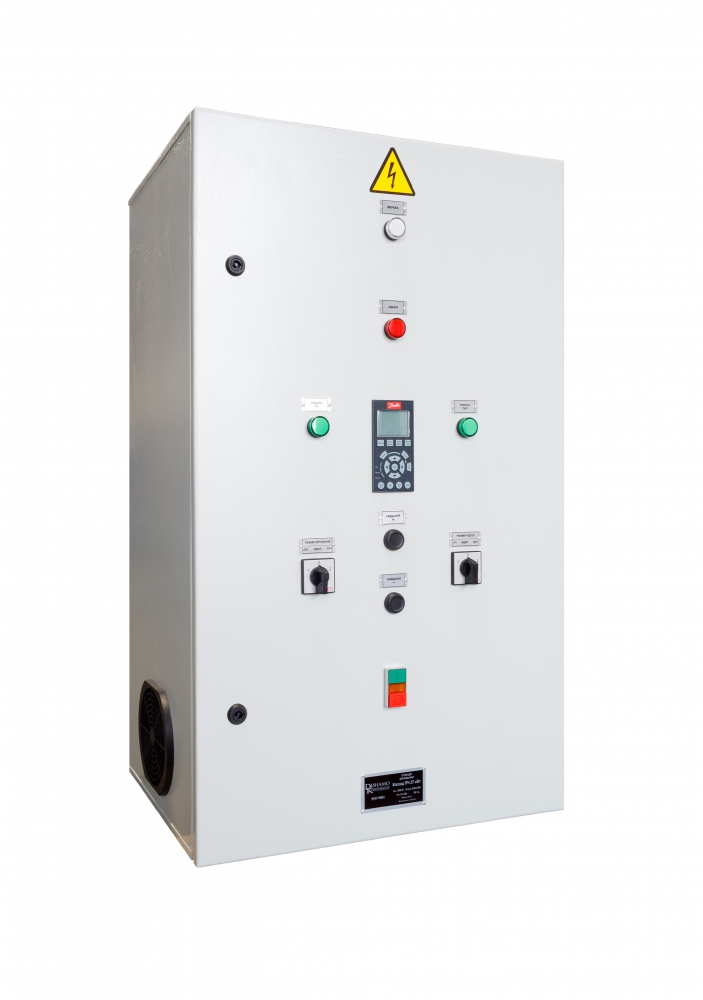

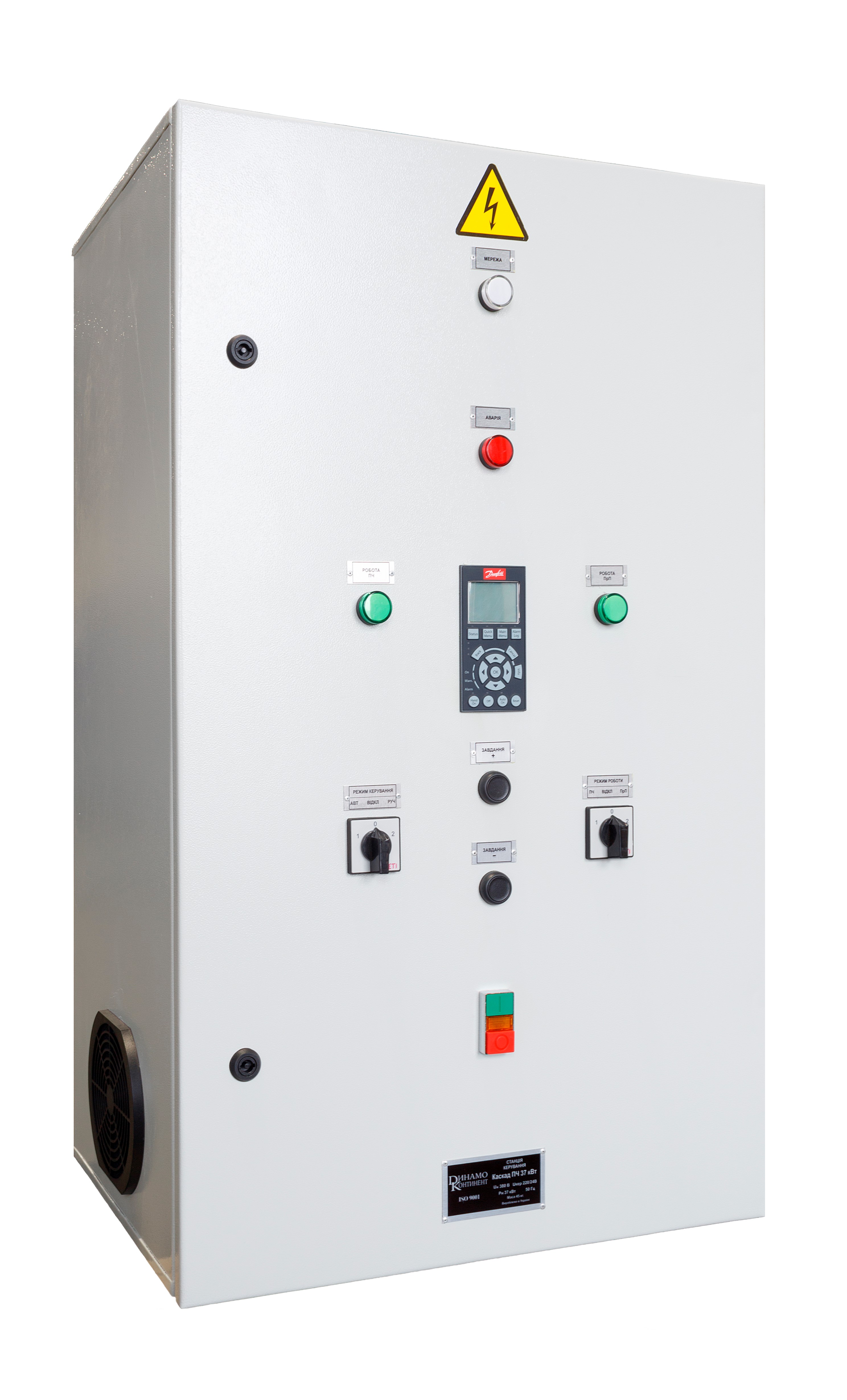

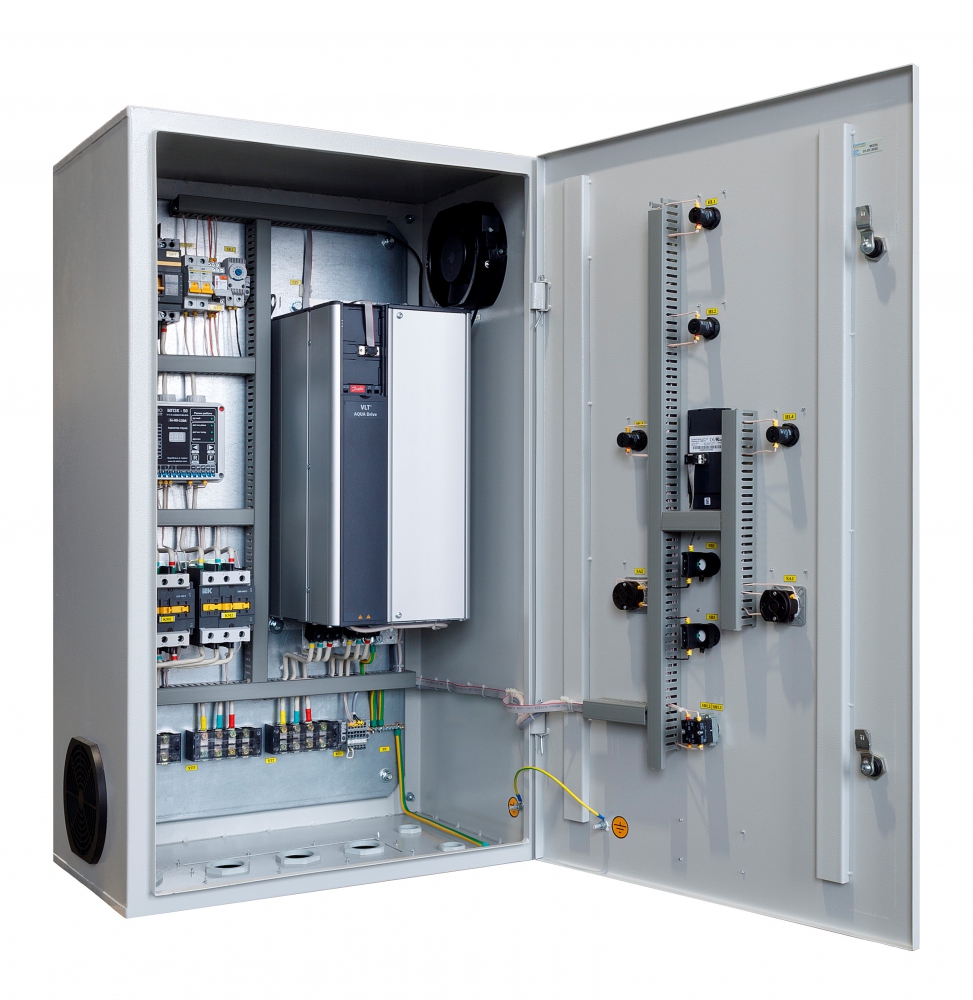

Конструктивно изделие представляет собой металлический ящик с дверцей, запирающейся на замок. На дверце установлены элементы управления и индикации. Внутри ящика смонтировано оборудование регулирования, защиты и коммутации.

Станция реализована на основе преобразователя частоты, который позволяет регулировать частоту вращения приводного электродвигателя в процессе работы в автоматическом или ручном режиме, а также производить плавный пуск и остановку с заданным временем разгона, торможения.

Базовый комплект поставки:

  • станция управления "Каскад-ПЧ" Оптима - 1 шт.;
  • паспорт;
  • руководство по настройке и эксплуатации.

Дополнительные опции:

  • моторный фильтр (для защиты обмоток электродвигателя от пробоя изоляции при длинах кабеля свыше 30м);
  • резервный прямой пуск электродвигателя;
  • преобразователь давления (датчик) MBS-1700 Danfoss 4.20мА, G1/2" (1/4") - 1 шт.;
  • датчик «сухого хода» кондуктометрического типа - 1 шт.;
  • ящик грозозащиты (рекомендуется применять при подключении станции управления к электросети, не защищенной от грозовых и коммутационных перенапряжений).

Станция автоматического управления и защиты «Каскад-ПЧ» Оптима производится серийно согласно ТУ У 33.2-30460473-002-2003 и имеет положительное заключение санитарно-эпидемиологической экспертизы МОЗ Украины. Производство станции управления сертифицировано по системе управления качеством ISO 9001:2015 и системе экологического управления ISO 14001:2015.

Гарантийный срок эксплуатации - 18 месяцев.
