СТАНЦІЯ АВТОМАТИЧНОГО УПРАВЛІННЯ

"Каскад-ПП"

Станція управління "Каскад-ПП", що серійно* виробляється підприємством, виготовлена на базі пристрою плавного пуску. Вона забезпечує збільшення напруги і струму електродвигуна таким чином, щоб забезпечити плавний розгін електродвигуна з заданим темпом.

Станція призначена для автоматичного управління насосними агрегатами за сигналом від датчиків рівня з забезпеченням режиму плавного пуску, а також для комплексного захисту трифазного електродвигуна насосного агрегату.

Застосовується в системах водопостачання і відведення стічних (дренажних) вод.

Технічні характеристики станції «Каскад-ПП»:

• номінальну напругу мережі 380В. 50Гц;
• діапазон потужностей від 7,5 до 110 кВт;
• цифрова індикація споживаного струму електродвигуна;
• кліматичне виконання по ДСТУ EN 60529:2014;
• ступінь захисту станції при зачинених дверцятах, згідно з вимогами IEC 60529 - IР54;
• робоче положення - вертикальне;
• довжина кабелю до датчиків не більше 500 м;
• станція відповідає вимогам ТУ У 33.2-30460473-002: 2003, ДСТУ EN 61439-1, ДСТУ 2272-93 і ПБЕЕС;
• нижнє підведення кабелів підключення.

Характеристики управління та захисту:

• плавний пуск і зупинка електроприводу;
• автоматичний режим роботи за сигналом датчиків рівня (датчики рівня і сухого ходу входять в комплект поставки);
• резервне управління прямим пуском.

Захисні функції забезпечують:

• контроль і індикацію робочого струму електродвигуна;
• контроль і індикацію аварійного стану (відображення коду аварії);
• оперативну настройку захисту електроприводу;
• автоматичне скидання аварії і повторний пуск, з витримкою за часом;
• захист по сухому ходу;
• захист від перегріву двигуна;
• захист від низького дебету свердловини (по датчику сухого ходу);
• комплексний захист електродвигуна від перекосу фаз, перевантаження по струму, холостого ходу, обриву фази, короткого замикання в електричному колі електродвигуна;
• захист пристрою плавного пуску за допомогою швидкодіючих запобіжників.

Конструкція

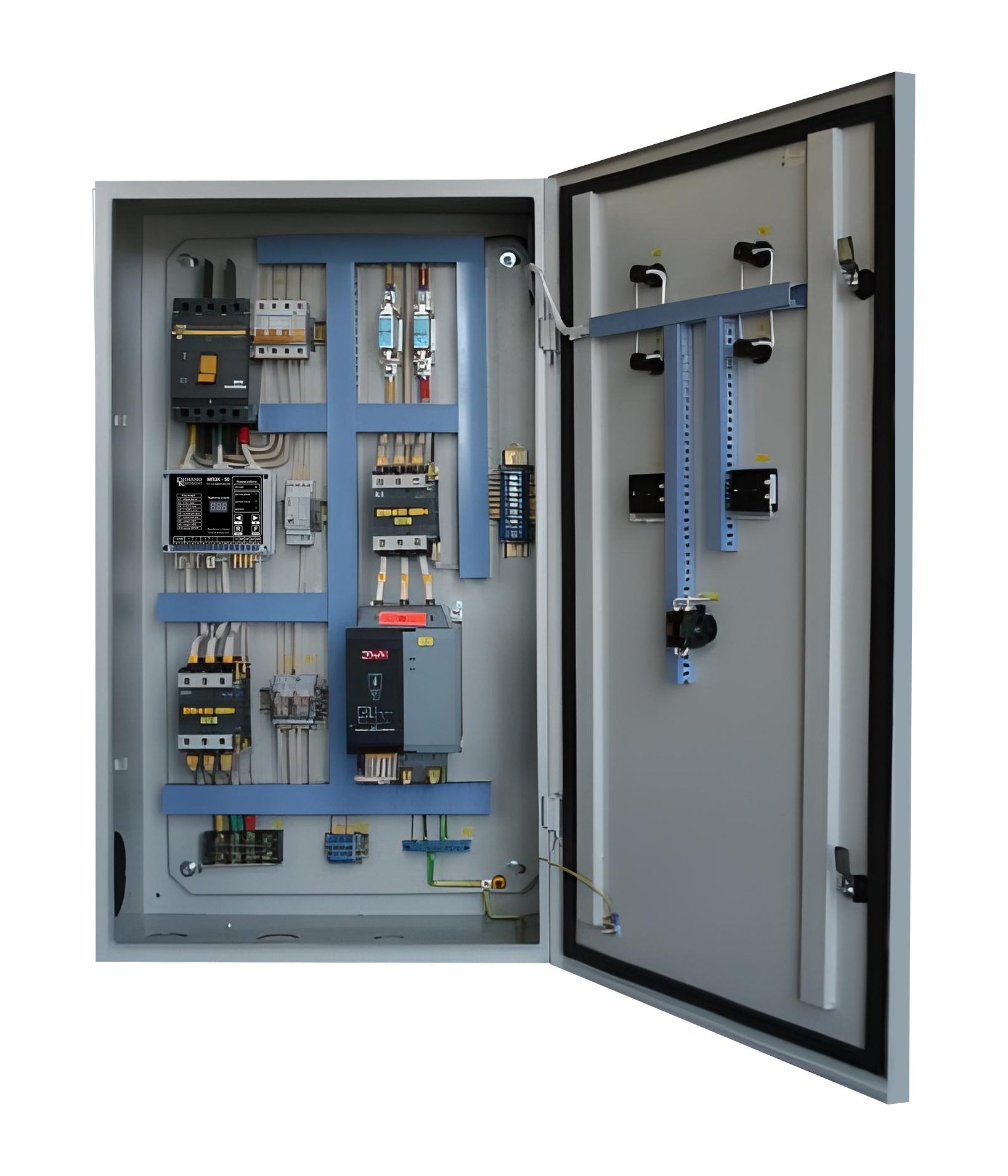

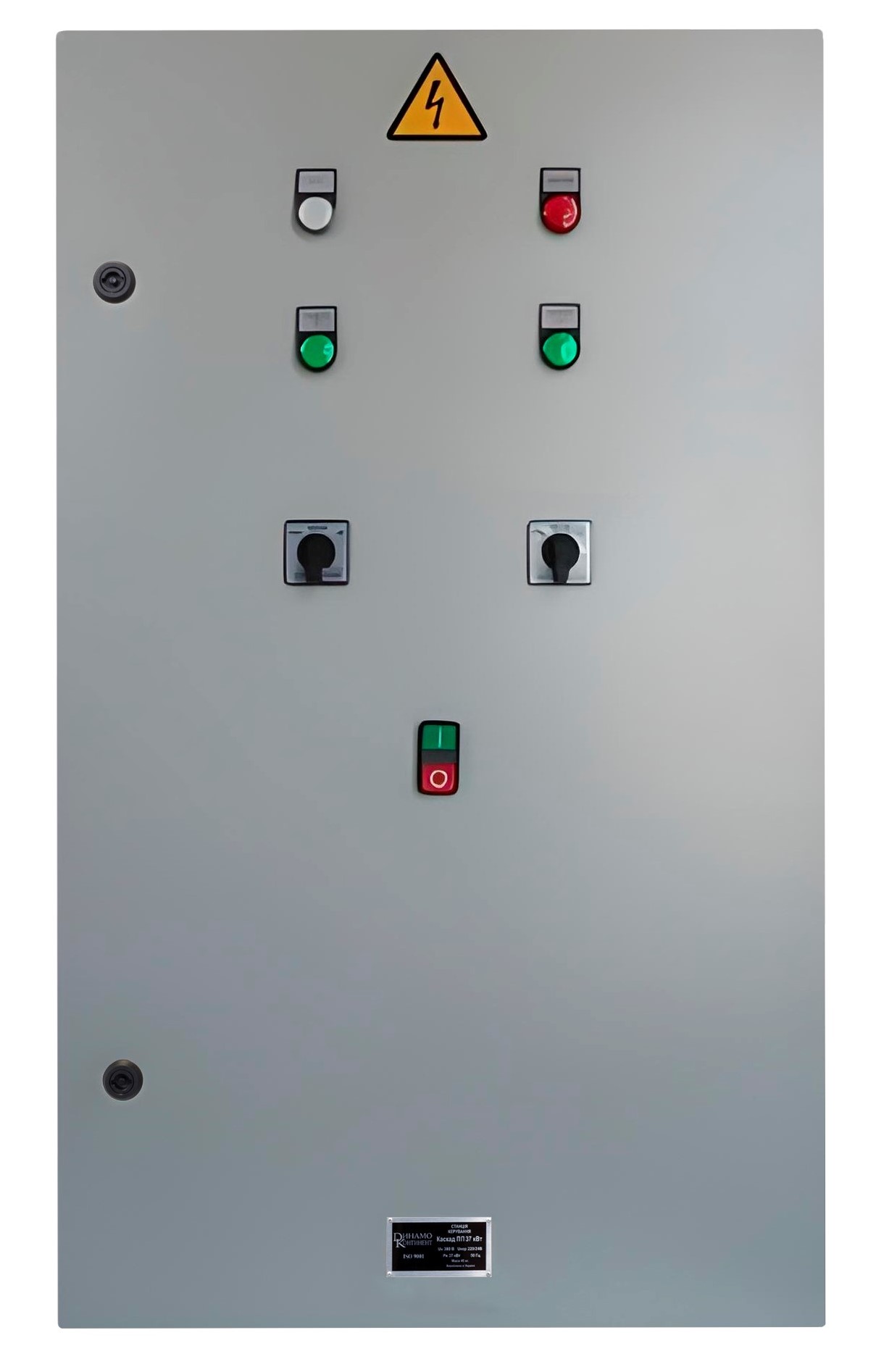

Станція «Каскад-ПП» являє собою металевий ящик з дверцятами, що закриваються на замок. На дверцятах ящика встановлені елементи управління і індикації. Усередині ящика змонтована пускова і захисна апаратура.

Гарантійний термін експлуатації – 18 місяців.

Виробництво станції сертифіковане по системі управління якістю ISO 9001:2018 та системі екологічного управління ISO 14001:2015.

* за індивідуальним проектом (з технічним завданням) замовника підприємство виготовляє станції управління будь-якого ступеня складності.
