СТАНЦІЯ АВТОМАТИЧНОГО УПРАВЛІННЯ НАСОСНИМ АГРЕГАТОМ
Каскад-К В101
Станція автоматичного управління КАСКАД-К В101 призначена для автоматичного і ручного управління насосним агрегатом, диспетчерського контролю його роботи, а також комплексного захисту електроприводу. Станція КАСКАД-К В101 виготовляється відповідно до ТУ У 33.2-30460473-002-2003. Виробництво станції сертифіковане за системою управління якістю ISO 9001:2018 та системою екологічного управління ISO 14001:2015.

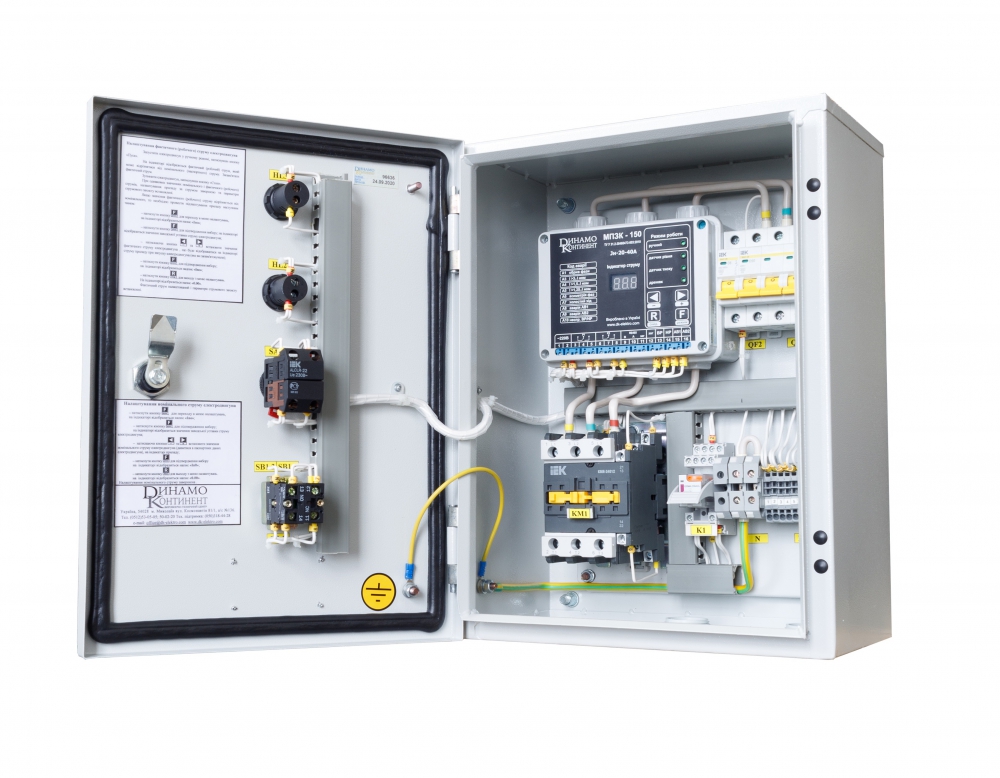

Станція КАСКАД-К В101 являє собою металевий ящик навісного виконання, всередині якого розміщені елементи комутації та мікропроцесорний прилад захисту і контролю (МПЗК-150). На дверці станції встановлені органи керування і сигнальна лампа.
Станція автоматичного керування Каскад-К В101 забезпечує наступні функції:
1. режим роботи водопідйом або дренаж;
2. автоматичне включення / відключення насосного агрегату за сигналами від датчиків рівня і датчику «сухого» ходу;
3. ручне (резервне) включення / відключення насосного агрегату кнопками «пуск/стоп»;
4. цифрову світлодіодну індикацію робочого струму електродвигуна;
5. контроль та індикацію аварійного стану;
6. захист електродвигуна від:
- неприпустимих перенавантажень в момент пуску та в робочому режимі;
- обриві однієї або двох фаз;
- асиметрії робочого струму;
- "холостого" ходу електродвигуна;
- короткого замикання в електричному колі електродвигуна;
- сухого ходу насосного агрегату;
7. дистанційний контроль робочого струму електродвигуна по кожній фазі, а також робочих та аварійних режимів через інтерфейс передачі даних RS-485 по протоколу ModBus RTU.
Технічні характеристики станції Каскад-К В101
Номінальна напруга живлення ~ 380В 50 Гц 3ф.
Номінальна потужність, кВт
|
2,2 |
– |
8,0 кВт (5-20 А) |
|
11,0 |
– |
18,5 кВт (20-40 А) |
|
18,5 |
– |
27,0 кВт (40-60 А) |
|
30,0 |
– |
55,0 кВт (60-120 А) |
Цифрова світлодіодна індикація робочого струму електродвигуна.
«Сухий» контакт для виводу сигналу «Аварія».
Інтерфейс передачі даних – RS-485.
Протокол передачі даних – ModBus RTU.
Габаритні розміри ВхШхГ, мм
|
430х300х200 |
|
(2,2-8,0 кВт) |
|
430х300х200 |
|
(11,0-18,5 кВт) |
|
430х300х200 |
|
(18,5-27,0 кВт) |
|
650х440х250 |
|
(30,0-55,0 кВт) |
Робоче положення – вертикальне.
Ступінь захисту корпусу – IР54.
Нижнє підведення кабелів підключення.
Станція КАСКАД-К В101 виготовляється серійно згідно ТУ У 33.2-30460473-002-2003 та має позитивний висновок санітарно-епідеміологічної експертизи МОЗ України. Виробництво станції керування насосним агрегатом сертифіковане по системі управління якістю ISO 9001:2018 та системі екологічного управління ISO 14001:2015. Кліматичне виконання станції відповідає ДСТУ EN 60529:2014, вимоги з безпеки - ДСТУ EN 61439-1 і ПБЕЕС, а вимоги з пожежної безпеки - ДСТУ 2272-93.
Гарантійний термін експлуатації станції автоматичного керування КАСКАД-К В101 - 18 місяців.
